Sa mundo ng mekanikal na inhinyero at umiikot na makinarya, kakaunti ang mga sangkap na kasing-pangunahin at malawakang ginagamit malalim na uka ball tindigs . Ang mga unsung heroes ng motion na ito ay mahalaga sa hindi mabilang na mga device, mula sa mga simpleng appliances sa bahay hanggang sa mga kumplikadong aerospace system. Kilala sa kanilang pagiging simple, versatility, at kahusayan, malalim na uka ball tindigs ay ang pinakakaraniwang uri ng rolling element tindig , isang klase ng mechanical component na idinisenyo upang bawasan ang friction at suppot load.

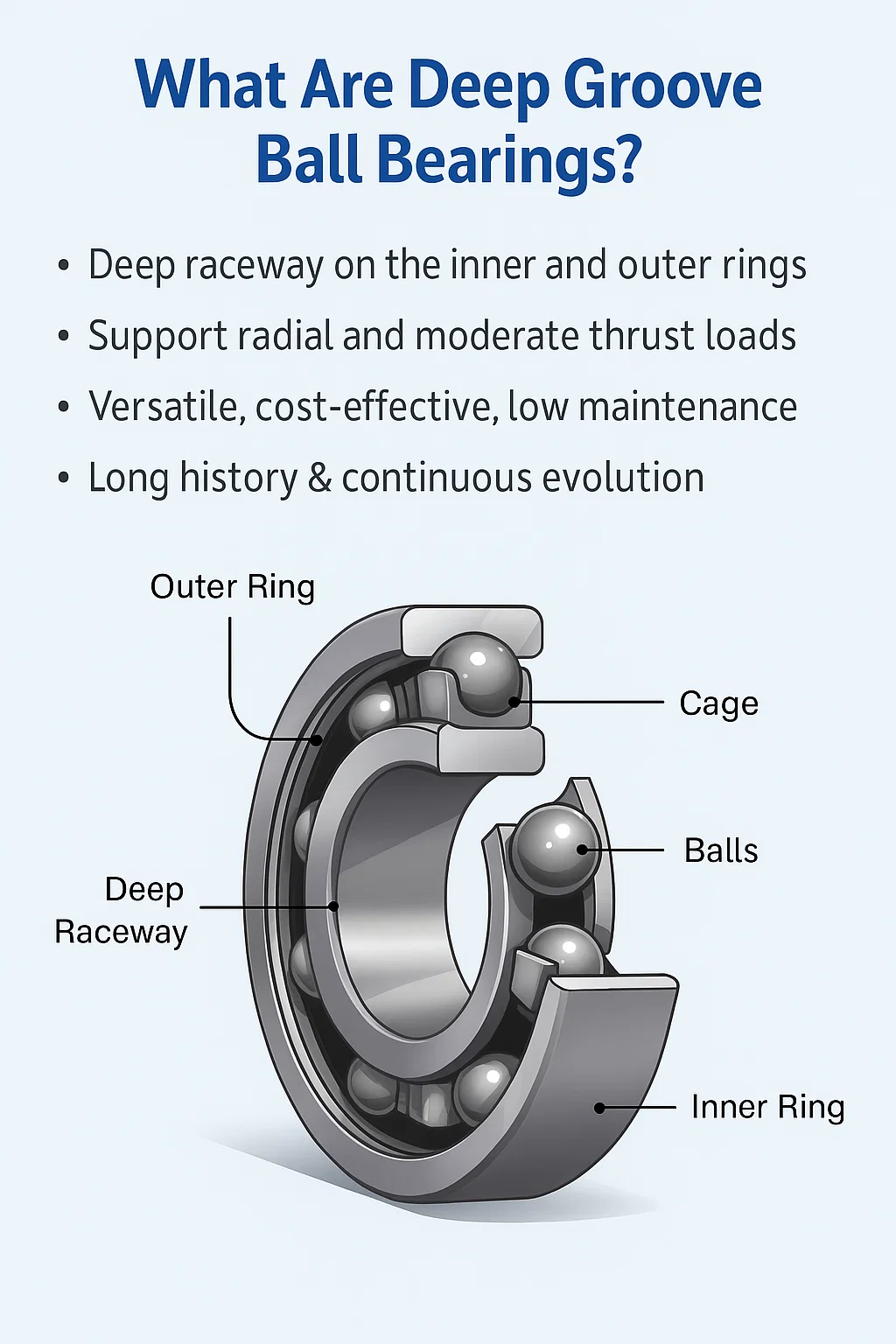

A deep groove tindig ng bola ay isang uri ng tindig na nagtatampok ng malalim, walang patid na raceway sa parehong panloob at panlabas na mga singsing. Ang raceway na ito ay may radius na bahagyang mas malaki kaysa sa mga bola, na nagpapahintulot sa tindig para mahawakan ang dalawa radial load (ang puwersa na patayo sa baras) at katamtaman thrust load o axial load (ang puwersa na kahanay sa baras). Kasama sa mga pangunahing bahagi ang isang panloob na singsing, isang panlabas na singsing, isang hanay ng katumpakan tindig ng bolas , at isang hawla upang panatilihing maayos at may gabay ang mga bola. Tinitiyak ng disenyong ito ang maayos at mahusay na pag-ikot, pinapaliit ang alitan at pagkawala ng enerhiya.
Ang malawakang paggamit ng malalim na uka ball tindigs ay isang testamento sa kanilang mga natatanging katangian at benepisyo.
Kakayahang magamit: Ang kanilang natatanging disenyo ng raceway ay nagbibigay-daan sa kanila na epektibong suportahan ang pareho radial load at isang makabuluhang antas ng thrust load , na ginagawang angkop ang mga ito para sa isang malawak na hanay ng mga aplikasyon ng tindig .
Kakayahang Mataas na Bilis: Sa mababang friction coefficient, ang mga ito tindigs ay mainam para sa high-speed na operasyon.
Pagiging epektibo sa gastos: Ang mga ito ay isa sa pinaka malawak na ginawa mga uri ng tindig , na isinasalin sa isang mataas na antas ng statardisasyon at mas mababang gastos kumpara sa iba pang espesyalidad tindigs .
Mababang Pagpapanatili: marami malalim na uka ball tindigs ay magagamit sa mga selyadong o shielded na bersyon, pre-lubricated para sa buhay, na nangangailangan ng kaunti hanggang sa hindi pagpapanatili ng tindig .
Tahimik na operasyon: Tinitiyak ng kanilang katumpakan na disenyo ang maayos na pag-ikot, na nagreresulta sa mababang antas ng ingay at panginginig ng boses.
Ang konsepto ng paggamit ng mga rolling elements upang mabawasan ang friction ay nagsimula noong mga siglo, na may mga maagang disenyo na na-sketch ni Leonardo da Vinci. Gayunpaman, ang moderno ball tindig tulad ng alam natin na nagsimula itong magkaroon ng hugis noong Rebolusyong Industriyal, habang lumalaki ang pangangailangan para sa mas mahusay na makinarya. Ang deep groove tindig ng bola ang disenyo ay pinasimunuan noong huling bahagi ng ika-19 at unang bahagi ng ika-20 siglo, na may mga pangunahing inobasyon na nakatuon sa raceway geometry at katumpakan ng pagmamanupaktura. Sa paglipas ng panahon, ang mga pagsulong sa mga materyales sa tindig , pagpapadulas , at mga diskarte sa pagmamanupaktura ay nagbigay-daan para sa mas mataas na kapasidad ng pagkarga, tumaas na bilis, at pinahabang buhay ng serbisyo, na ginagawa silang matatag at maaasahang mga bahagi na mayroon sila ngayon. Ang ebolusyon na ito ay nagpatibay sa kanilang posisyon bilang isang kailangang-kailangan na bahagi sa halos bawat industriya.
Habang ang lahat malalim na uka ball tindigs ibahagi ang isang pangunahing disenyo, ang mga ito ay ginawa sa iba't ibang mga pagsasaayos upang matugunan ang mga partikular na pangangailangan ng iba't ibang mga aplikasyon ng tindig . Pag-unawa sa mga natatanging ito mga uri ng tindig ay mahalaga para sa pagpili ng tamang bahagi para sa isang partikular na gawain. Ang mga pangunahing pagkakaiba ay nasa bilang ng mga hanay ng bola at ang uri ng sealing o shielding na ginagamit.
Ito ang pinakamalawak na ginagamit at nakikilala ball tindig uri . Gaya ng iminumungkahi ng kanilang pangalan, nagtatampok sila ng isang hilera ng tindig ng bolas sa pagitan ng panloob at panlabas na mga singsing. Isang hilera tindigs ay lubos na maraming nalalaman, may kakayahang pangasiwaan ang makabuluhang radial load at, dahil sa kanilang malalim na raceway grooves, isang katamtaman thrust load sa magkabilang direksyon. Ang kanilang matatag at simpleng disenyo ay ginagawang angkop ang mga ito para sa isang malawak na hanay ng mga gamit, mula sa mga de-koryenteng motor at mga bahagi ng sasakyan hanggang sa mga power tool at mga kasangkapan sa bahay. Ang kanilang mababang friction at high-speed na mga kakayahan ay ginagawa silang isang mahusay na pagpipilian para sa karamihan ng pangkalahatang layunin mga aplikasyon ng tindig .
Para sa mga aplikasyon na nangangailangan ng mas malaking kapasidad ng pagkarga at higpit kaysa sa isang hilera tindig maaaring magbigay, ang double row deep groove tindig ng bola ay ang perpektong solusyon. Talagang dalawang solong hilera tindigs pinagsama sa isang yunit, ito uri nagtatampok ng dalawang magkatulad na hanay ng mga bola. Ang disenyo ng double row ay makabuluhang pinapataas ang tindig's radial at axial load capacity. Ang mas malawak na base ng suporta ay nagbibigay din ng higit na katatagan at katigasan, na ginagawa itong partikular na epektibo sa mga sitwasyon kung saan ang isang baras ay kailangang hawakan nang matatag sa lugar. Bagama't mas malaki at mas dalubhasa, ang mga ito ay isang mahusay na pagpipilian para sa heavy-duty na makinarya, kagamitang pang-agrikultura, at pang-industriya na bomba kung saan ang pagganap sa ilalim ng mataas na karga ay isang priyoridad.
Miniature tindig ng bolas ay isang dalubhasa uri ng deep groove tindig ng bola tinukoy ng kanilang napakaliit na sukat, na may panlabas na diameter na mas mababa sa 30 mm. Sa kabila ng kanilang maliit na sukat, sila ay ininhinyero sa parehong mataas mga pagtutukoy bilang kanilang mas malalaking katapat. Ang mga ito tindigs ay mga kritikal na bahagi sa katumpakan na mga instrumento at kagamitan kung saan ang espasyo ay lubhang limitado. Karaniwan mga aplikasyon kasama ang mga dental drill, robotics, medikal na instrumento, computer fan, at iba pang maliliit na mekanikal na device. Ang kanilang disenyo ay inuuna ang mababang friction at maayos na operasyon, na ginagawa silang isang mahalagang bahagi ng miniature, high-speed, at precision system.
Ang proteksyon ng mga panloob na bahagi at ang pagpapadulas ay pinakamahalaga para sa kahabaan ng buhay at pagganap ng anuman tindig . Deep groove ball tindigs dumating sa tatlong pangunahing configuration ng proteksyon:
Open Bearings: Ang basic na ito uri walang mga selyo o kalasag. Ang mga panloob na bahagi ay nakalantad, na kung saan ay kapaki-pakinabang para sa mga aplikasyon kung saan ang tindig ay regular na pinadulas ng langis o grasa mula sa isang panlabas na mapagkukunan o gumagana sa isang malinis na kapaligiran. Nag-aalok ang mga ito ng pinakamababang friction at may kakayahan sa pinakamataas na bilis.
Mga Shielded Bearing: Itinalagang may "Z" (para sa isang kalasag) o "ZZ" (para sa dalawang kalasag), ang mga ito tindigs nagtatampok ng mga non-contact na metal na kalasag na pinindot sa panlabas na singsing. Pinipigilan ng mga kalasag na ito ang malalaking particle na makapasok sa tindig habang pinahihintulutan ang ilang pampadulas na makatakas at nag-aalok ng bahagyang mas mataas na limitasyon ng bilis kaysa sa mga selyadong tindigs. Angkop ang mga ito para sa mga kapaligiran na may kaunting kontaminasyon.
Mga selyadong Bearing: Itinalagang may "RS" (para sa isang rubber seal) o "2RS" (para sa dalawang rubber seal), ang mga ito tindigs magkaroon ng nababaluktot na rubber lip seal na nakikipag-ugnayan sa panloob na singsing. Ang disenyong ito ay nagbibigay ng higit na mahusay na proteksyon laban sa mga solidong kontaminante at kahalumigmigan. Ang mga ito ay pre-lubricated na may grasa para sa buhay at ito ay isang popular na pagpipilian para sa mga aplikasyon ng tindig sa maalikabok o basang kapaligiran. Ang trade-ngf ay bahagyang tumaas na friction, na nagreresulta sa isang mas mababang limitasyon ng bilis kumpara sa bukas o shielded tindigs .
Iba-iba ang pag-unawa sa mga ito mga uri ng tindig at ang kanilang mga partikular na tampok ay ang unang hakbang sa pagtiyak ng isang matagumpay pag-install at isang mahaba, maaasahang buhay ng serbisyo.
Ang kagalingan sa maraming bagay at pagiging maaasahan ng malalim na uka ball tindigs gawin silang isang pundasyon sa halos bawat industriya na umaasa sa umiikot na makinarya. Mula sa mabibigat na kagamitang pang-industriya hanggang sa pang-araw-araw na mga produkto ng consumer, ang mga mahahalagang sangkap na ito ay ininhinyero upang gumanap sa isang malawak na iba't ibang mga kapaligiran. Ang mga sumusunod ay ilan sa mga pinakatanyag mga aplikasyon ng tindig kung saan ang kanilang mga natatanging katangian ay ginagamit para sa pinakamainam na pagganap.
Ang sektor ng automotive ay isang pangunahing mamimili ng malalim na uka ball tindigs . Ang mga ito ay kailangang-kailangan para sa maayos at mahusay na operasyon ng maraming umiikot na bahagi ng sasakyan. Makikita mo ang mga ito sa mga wheel hub, kung saan sinusuportahan ng mga ito ang bigat ng sasakyan at tinitiyak na malayang umiikot ang gulong nang may kaunting alitan. Mahalaga rin ang mga ito sa loob ng mga transmisyon at alternator, kung saan pinangangasiwaan nila ang mataas na bilis at ang pinagsama radial load at thrust load nabuo sa panahon ng operasyon. Ang tibay at mahabang buhay mga pagtutukoy ng tindig ng bolas ay mahalaga para matiyak ang pagiging maaasahan at kaligtasan ng sasakyan sa libu-libong milya.
Mga de-kuryenteng motor, ang mga workhorse ng parehong pang-industriya at domestic mga aplikasyon , umaasa nang husto malalim na uka ball tindigs upang suportahan ang rotor shaft. Ang tindigs payagan ang baras na umikot sa mataas na bilis na may kaunting pagkawala ng enerhiya. Ang kanilang mababang friction at tahimik na operasyon ay partikular na mahalaga sa mga de-koryenteng motor, dahil nakakatulong sila sa pangkalahatang kahusayan at pagbabawas ng ingay ng isang motor. Kung sa isang maliit na-scale fan motor o isang malaking pang-industriya na motor para sa factory equipment, ang pagganap ng tindig direktang nakakaapekto sa habang-buhay at output ng motor.
Sa mga bomba at compressor, malalim na uka ball tindigs ay kritikal para sa pagsuporta sa mga umiikot na shaft na gumagalaw ng mga likido o nag-compress ng mga gas. Ang mga ito mga aplikasyon ngten involve high speeds and significant radial load mula sa impeller o piston. Ang tindigs dapat sapat na matatag upang mapaglabanan ang mga puwersang ito habang pinapanatili ang tumpak na pagkakahanay upang maiwasan ang pagkasira. Tinitiyak ng kanilang pagiging maaasahan sa mga hinihinging kundisyon na ito ang pare-pareho at mahusay na pagganap ng mga sistema ng paghawak ng likido sa mga unit ng HVAC, mga prosesong pang-industriya, at mga planta ng paggamot ng tubig.
Ang kaginhawahan ng modernong buhay ay madalas na pinapagana ng maliliit na de-koryenteng motor, na lahat ay gumagamit malalim na uka ball tindigs . Mula sa drum ng isang washing machine hanggang sa mga panloob na mekanismo ng isang vacuum cleaner, ang mga ito tindigs paganahin ang tahimik at maayos na pag-ikot ng mga gumagalaw na bahagi. Matatagpuan din ang mga ito sa mga power tool, tulad ng mga drills, saws, at grinder, kung saan dapat nilang mapaglabanan ang lakas ng pag-urong at mataas na bilis ng operasyon. Ang mababa pagpapanatili mga kinakailangan ng selyadong tindig ng bolas gawin silang perpekto para sa mga produkto ng mamimili kung saan pagpapadulas at ang paglilingkod ay hindi karaniwang bahagi ng nakagawian ng gumagamit.
Sa industriya ng aerospace, ang mga pusta ay hindi kapani-paniwalang mataas, at ang pagiging maaasahan ng bawat bahagi ay pinakamahalaga. Deep groove ball tindigs ay ginagamit sa kritikal mga aplikasyon mula sa mga flight control system at lating gear hanggang sa mga accessory ng engine. Ang mga ito tindigs ay ginawa sa lubos na tumpak mga pagtutukoy at kadalasang ginawa mula sa mga espesyal na materyales upang gumanap sa ilalim ng matinding temperatura at pressure. Habang ang mga prinsipyo ng isang pamantayan tindig ilapat, ang kalidad at mga materyales sa tindig na ginagamit sa aerospace ay iniakma para sa ganap na pagiging maaasahan, na nagpapakita ng napakalaking tiwala na inilagay sa pangunahing sangkap na ito.
Ang pagganap at mahabang buhay ng a deep groove tindig ng bola ay pangunahing tinutukoy ng mga materyales sa tindig ginamit sa pagbuo nito. Habang ang pangunahing disenyo ng a tindig nananatiling pare-pareho, ang pagpili ng materyal para sa mga singsing, bola, at hawla ay iniayon sa mga partikular na pangangailangan ng aplikasyon , kabilang ang pagkarga, bilis, temperatura, at mga salik sa kapaligiran.
Para sa the vast majority of mga aplikasyon ng tindig , chrome steel ay ang karaniwang materyal para sa panloob at panlabas na mga singsing, pati na rin ang tindig ng bolas kanilang sarili. Ang materyal na ito, karaniwang isang high-carbon chromium steel (tulad ng AISI 52100), ay nag-aalok ng pambihirang balanse ng tigas, resistensya ng pagsusuot, at lakas ng pagkapagod. Ito ay pinainit upang makamit ang isang Rockwell na tigas na humigit-kumulang 60-64 HRC, na ginagawa itong hindi kapani-paniwalang matibay at may kakayahang makatiis ng mataas. radial load at thrust load . Ang pagiging maaasahan at pagiging epektibo sa gastos ng chrome steel ginawa itong mapagpipilian para sa pangkalahatang layunin malalim na uka ball tindigs sa hindi mabilang na mga industriya.
Kapag a tindig ay kinakailangan upang gumana sa isang kinakaing unti-unti na kapaligiran, tulad ng sa pagproseso ng pagkain, kagamitang medikal, o dagat mga aplikasyon , hindi kinakalawang na asero ay ang ginustong materyal. Hindi kinakalawang na asero tindigs ay gawa sa mga high-chromium alloys (tulad ng AISI 440C) na nagbibigay ng mahusay na panlaban sa moisture, kemikal, at kalawang. Habang hindi kasing hirap chrome steel , na maaaring magresulta sa isang bahagyang mas mababang dynamic na kapasidad ng pagkarga, ang kanilang superior corrosion resistance ay isang kritikal na kalamangan. Ginagawa silang isang mahalagang bahagi para sa mga aplikasyon kung saan ang sanitasyon at paglaban sa mga kemikal na panlinis ay hindi mapag-usapan.
Para sa high-performance, specialized mga aplikasyon ng tindig , mga materyales na seramik kumakatawan sa isang makabuluhang hakbang sa teknolohiya. Ang mga ito tindigs karaniwang nagtatampok ng mga bola na gawa sa materyales tulad ng Silicon Nitride ( ) o Zirconia ( ), na kadalasang ipinares sa mga bakal na singsing upang lumikha ng isang "hybrid tindig ." Ang mga benepisyo ng ceramic tindigs ay malaki: mas magaan ang mga ito kaysa sa bakal, hindi magnetiko, at lumalaban sa kaagnasan. Ang kanilang mataas na higpit at mas mababang thermal expansion ay nagbibigay-daan para sa mas mataas na katumpakan at ang kakayahang gumana sa mas mataas na bilis at temperatura na may kaunting pagpapadulas . Habang nag-aalok ng walang kapantay na pagganap, ang mataas na halaga ng mga materyales na seramik nangangahulugan na ang mga ito ay pangunahing ginagamit sa kritikal mga aplikasyon gaya ng aerospace, motorsports, at dalubhasang high-speed na makinarya.
Ang tindig's Ang hawla, na kilala rin bilang isang retainer, ay nagsisilbi sa mahalagang tungkulin ng paghihiwalay ng mga bola at paggabay sa kanila nang pantay-pantay sa paligid ng raceway. Ang materyal ng hawla ay pinili batay sa bilis, temperatura, at mga kinakailangan sa pagpapadulas.
Pinindot na Steel Cages: Ang most common uri , ang mga ito ay naselyohang mula sa sheet metal at matibay, matibay, at matipid. Ang mga ito ay angkop para sa karamihan sa pangkalahatang layunin mga aplikasyon ng tindig .
Machined Brass Cages: Ginagamit para sa mas malaki tindigs o sa mas mahirap na mga kondisyon, mga kulungan ng tanso ay mas malakas at mas matatag sa mataas na temperatura at bilis. Nag-aalok sila ng mas mahusay na pagganap sa mga aplikasyon kasama ang mahihirap pagpapadulas at are common in industrial gearboxes and pumps.
Mga Kulungan ng Polyamide (Nylon): Binubuo mula sa isang reinforced polymer, ang mga cage na ito ay magaan, nababaluktot, at nag-aalok ng mahusay na mga katangian ng mababang friction. Ang mga ito ay perpekto para sa mataas na bilis, mababang ingay mga aplikasyon at are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.
Ang careful selection of these mga materyales sa tindig ay isang mahalagang bahagi ng mga pagtutukoy proseso, tinitiyak ang tindig ay ganap na tumutugma sa nilalayon nitong paggana at kapaligiran.
Pagpili ng tama deep groove tindig ng bola para sa isang ibinigay aplikasyon nangangailangan ng higit pa sa pag-alam sa mga sukat nito. Isang pangunahing pag-unawa sa tindig specifications , partikular na ang kapasidad ng pagkarga at mga rating ng bilis, ay mahalaga para matiyak ang pagiging maaasahan at mahabang buhay. Tinutukoy ng mga rating na ito ang mga limitasyon ng a tindig's pagganap at mga kritikal na salik sa proseso ng pagpili.
Bawat tindig ay dinisenyo upang suportahan ang isang tiyak uri ng force or load. Deep groove ball tindigs ay partikular na maraming nalalaman dahil kaya nilang hawakan ang dalawa radial load at axial load .
Radial load: Ito ang puwersa na kumikilos nang patayo sa baras. Ito ang pangunahing load na karamihan malalim na uka ball tindigs ay idinisenyo upang suportahan, kasama ang kanilang malalalim na mga raceway na nagbibigay ng mahusay na suporta para sa mga puwersang ito.
Axial Load (o Thrust Load): Ito ang puwersa na kumikilos parallel sa baras. Habang ang ilan mga uri ng tindig ay partikular na idinisenyo para sa thrust load , ang malalim na raceway geometry ng malalim na uka ball tindigs nagbibigay-daan sa kanila na pangasiwaan ang katamtaman axial load sa magkabilang direksyon. Ang kakayahang ito na may dalawang layunin ay ginagawa silang isang perpektong pagpipilian para sa mga aplikasyon na may pinagsamang kondisyon sa paglo-load.
Nagbibigay ang mga tagagawa ng dalawang pangunahing rating ng pagkarga para sa tindigs , na mahalaga para sa mga aplikasyon ng tindig :
Static Load Rating ( ): Ang static load rating represents the maximum load a stationary tindig maaaring makatiis nang hindi nagiging sanhi ng permanenteng pagpapapangit sa mga raceway o tindig ng bolas . Ang paglampas sa halagang ito, kahit sa isang sandali, ay maaaring humantong sa mga indentasyon at makabuluhang bawasan ang tindig's pagganap sa hinaharap at habang-buhay. Ang rating na ito ay mahalaga para sa mga aplikasyon saan tindigs ay napapailalim sa mabibigat na kargada habang nagpapahinga, tulad ng crane na sumusuporta sa mabigat na bigat bago buhatin.
Dynamic Load Rating ( ): Ang dynamic load rating is the most critical factor for tindigs na gumagana sa ilalim ng pag-ikot. Ito ay tinukoy bilang ang pare-pareho radial load na isang grupo ng magkatulad tindigs maaaring magtiis ng isang milyong rebolusyon bago ang 90% ng mga ito ay nagpapakita ng mga unang palatandaan ng materyal na pagkapagod. Ang rating na ito ay ginagamit sa tindig formula ng pagkalkula ng buhay, , saan ay ang nominal na buhay sa milyun-milyong rebolusyon, ay ang dynamic na rating ng pagkarga, at ay ang katumbas na dynamic na pagkarga. Itinatampok ng relasyong ito ang isang mahalagang prinsipyo ng pagpapanatili ng tindig : ang isang maliit na pagbawas sa operating load ay maaaring humantong sa isang kapansin-pansing mas matagal tindig buhay.
A tindig's ang rating ng bilis, na karaniwang ipinapahayag sa mga revolutions per minute (RPM), ay nagpapahiwatig ng pinakamataas na bilis kung saan maaari itong ligtas na gumana nang hindi gumagawa ng labis na init na maaaring humantong sa napaaga tindig failure . Ang limitasyon ng bilis ay hindi isang nakapirming halaga ngunit naiimpluwensyahan ng ilang mga kadahilanan:
Lubrication: Ang uri at method of pagpapadulas (grease vs. oil) ay may malaking epekto sa kapasidad ng bilis. Langis pagpapadulas karaniwang nagbibigay-daan para sa mas mataas na bilis kaysa sa grasa.
Disenyo ng Bearing: Gaya ng naunang tinalakay, mga uri ng tindig na may mas kaunting alitan, tulad ng bukas o shielded tindigs , ay kayang humawak ng mas mataas na bilis kaysa sa kanilang mga selyadong katapat (2RS) dahil sa pinababang drag mula sa mga contact seal.
Pag-load at Temperatura: Ang mas mabibigat na load at mas mataas na operating temperature ay nagdudulot ng mas maraming init, na maaaring mangailangan ng mas mababang bilis ng pagpapatakbo upang maiwasan ang thermal damage sa tindig at its lubricant.
Sa pamamagitan ng maingat na pagsasaalang-alang sa mga ito mga pagtutukoy , maaaring pumili ang mga inhinyero ng a deep groove tindig ng bola na hindi lamang umaangkop sa mga pisikal na hadlang ng isang disenyo ngunit nakakatugon din sa hinihingi na mga kinakailangan sa pagganap para sa isang mahaba at maaasahang buhay ng serbisyo.
Ang performance and service life of a deep groove tindig ng bola ay lubos na nakadepende sa tama pag-install at handling. Even a high-quality tindig maaaring magdusa nang maaga tindig failure kung hindi ito naka-mount ng maayos. Pagsunod sa pinakamahuhusay na kagawian habang pag-install ay kasinghalaga ng pagpili ng tama uri at mga pagtutukoy para sa iyong aplikasyon .
Ang fundamental rule of tindig installation ay upang maglapat ng puwersa lamang sa singsing na pinipindot. Ang paglalapat ng puwersa sa maling singsing ay maaaring magpadala ng pagkarga sa pamamagitan ng tindig ng bolas , na nagiging sanhi ng pinsala sa mga raceway at isang makabuluhang pagbawas sa tindig’s buhay. Mayroong tatlong pangunahing paraan para sa pag-mount:
Mechanical Mounting: Para sa small to medium-sized tindigs , ito ang pinakakaraniwang paraan. Kabilang dito ang paggamit ng mounting sleeve at martilyo o mechanical press. Ang manggas ay namamahagi ng puwersa nang pantay-pantay sa paligid ng singsing. Kung ang tindig ay ini-mount sa isang baras, ang puwersa ay dapat ilapat sa panloob na singsing. Kung ito ay ini-mount sa isang housing bore, ang puwersa ay dapat ilapat sa panlabas na singsing.
Hydraulic Mounting: Para sa larger tindigs , nag-aalok ang hydraulic press ng kontrolado at pantay na puwersa, na nagpapaliit sa panganib ng pinsala. Ang presyon ay maaaring tiyak na kinokontrol, na tinitiyak ang tindig ay nakaupo nang wasto nang hindi labis na binibigyang diin ang mga bahagi.
Angrmal Mounting (Heating): Ito ang pinakaligtas at pinaka inirerekomendang paraan para sa tindig installation . Sa pamamagitan ng pag-init ng tindig (kadalasan sa temperatura na 80-100°C), ang panloob na singsing ay lumalawak, na nagbibigay-daan sa madaling pag-slide papunta sa baras. Ang pamamaraang ito ay nag-aalis ng pangangailangan para sa anumang malakas na epekto, na nagpoprotekta sa tindig mula sa pinsala. Ang mga espesyal na induction heater o kinokontrol na oil bath ay ginagamit upang matiyak ang pare-pareho at ligtas na pagpainit.
Ang pagkakaroon ng mga tamang kasangkapan ay mahalaga para sa isang maayos at matagumpay pag-install . Kabilang sa mga pangunahing tool ang:
Mga Bearing Puller: Ginagamit para sa ligtas at hindi mapanirang pagtanggal ng luma tindigs .
Mga Mounting Tool Kit: Angse kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different tindig mga sukat.
Mga Induction Heater o Heating Plate: Para sa the thermal pag-install paraan, ang mga tool na ito ay nagbibigay ng ligtas at kontroladong paraan upang mapainit ang tindig pantay-pantay.
Mga Tool sa Pagsukat ng Katumpakan: Ang mga micrometer at calipers ay ginagamit upang suriin ang mga sukat ng baras at pabahay upang matiyak ang tamang akma at clearance.
Kawalang-ingat sa panahon pag-install ay isang nangungunang sanhi ng napaaga tindig failure . Mag-ingat sa mga karaniwang pagkakamaling ito:
Maling Force Application: Ang most frequent error is applying impact force to the outer ring when fitting a tindig sa isang baras, o vice-versa. Maaari itong humantong sa Brinelling (mga indentasyon sa raceway), na lubhang nagpapaikli sa tindig’s habang-buhay at maaaring humantong sa agarang tindig failure .
kontaminasyon: Ang dumi, alikabok, at iba pang mga kontaminante ay a tindig’s pinakamasamang kaaway. Kahit na ang mga microscopic na particle ay maaaring magdulot ng nakasasakit na pagkasira at pagkasira. Laging magtrabaho sa isang malinis na kapaligiran at gumamit ng malinis na mga tool.
sobrang init: Pag-init a tindig sa itaas ng inirerekomendang temperatura ay maaaring permanenteng baguhin ang tigas ng bakal, na humahantong sa pagkawala ng lakas at potensyal tindig failure .
Paggamit ng Hindi Tamang Pagkasyahin: An pag-install na may masyadong masikip na akma sa baras o sa pabahay ay maaaring mabawasan ang tindig’s internal clearance, na nagiging sanhi ng labis na preload at init. Sa kabaligtaran, ang isang maluwag na akma ay maaaring humantong sa shaft creep at fretting corrosion. Laging suriin mga pagtutukoy at tolerances.
Hindi wastong pagpapadulas: Habang pagpapadulas ay sarili nitong paksa, gamit ang mali uri o dami ng pampadulas habang pag-install ay maaaring maging isang kritikal na error. Palaging sundin ang mga rekomendasyon ng tagagawa.
Tama pag-install ay isang kritikal na hakbang sa tindig maintenance ikot ng buhay. Ang paglalaan ng oras upang gamitin ang mga tamang tool at diskarte ay titiyakin na ikaw malalim na uka ball tindigs gumanap sa kanilang buong potensyal at magbigay ng mahaba, maaasahang buhay ng serbisyo.
Pagkatapos ng tamang pag-install , epektibo pagpapadulas ay ang nag-iisang pinakamahalagang salik para sa pangmatagalang kalusugan at pagganap ng a deep groove tindig ng bola . Sa katunayan, isang makabuluhang porsyento ng lahat tindig failure ay direktang maiugnay sa hindi wasto pagpapadulas , ito man ay dahil sa mali uri ng lubricant, insufficient quantity, or contamination. Pagpapanatili ng tindig ay hindi kumpleto nang walang solid pagpapadulas plano.
Lubrication gumaganap ng ilang kritikal na tungkulin na nagsisiguro a tindig gumagana nang mahusay at mapagkakatiwalaan:
Binabawasan ang Friction: Ang primary role of pagpapadulas ay upang bumuo ng isang manipis na pelikula sa pagitan ng mga rolling elemento (ang mga bola) at ang raceways. Pinipigilan ng pelikulang ito ang direktang pakikipag-ugnay sa metal-sa-metal, na lubhang binabawasan ang friction, pagbuo ng init, at pagkasira.
Pinoprotektahan mula sa pagsusuot: Sa pamamagitan ng paglikha ng isang hadlang, pagpapadulas pinipigilan ang pagkapagod sa ibabaw at nakasasakit na pagkasira na dulot ng maliliit na particle. Pinoprotektahan din nito ang tindig ibabaw mula sa kaagnasan.
Nagpapawala ng init: Bilang a tindig gumagana, ito ay bumubuo ng init. Ang pampadulas ay tumutulong na dalhin ang init na ito palayo sa mga kritikal na ibabaw, na pumipigil sa thermal damage sa tindig at extending its service life.
Mga Seal Laban sa mga Contaminants: Bilang karagdagan sa mga selyo o kalasag sa tindig mismo, ang lubricant (lalo na ang grasa) ay nagsisilbing pangalawang hadlang, na pumipigil sa pagpasok ng alikabok, dumi, at kahalumigmigan na maaaring magdulot ng malaking pinsala.
Ang choice between grease and oil as a lubricant depends heavily on the tindig's mga kondisyon sa pagpapatakbo, mga pagtutukoy , at aplikasyon .
mantika: Ang grasa ay ang pinakakaraniwang pampadulas para sa malalim na uka ball tindigs . Ito ay isang semi-solid substance na ginawa sa pamamagitan ng pagsasama ng isang base oil na may pampalapot. Ang pangunahing bentahe nito ay nananatili ito sa lugar, na nagbibigay ng mahusay na mga katangian ng sealing at nangangailangan ng mas madalas na muling pag-uulit. pagpapadulas . Ginagawa nitong perpektong pagpipilian para sa tindigs na selyadong habang-buhay (2RS, ZZ). Gayunpaman, ang paghalo ng grasa sa napakataas na bilis ay maaaring makabuo ng init at sa pangkalahatan ay hindi inirerekomenda para sa napakataas na RPM. mga aplikasyon .
Langis: Langis pagpapadulas ay karaniwang ginagamit sa high-speed, high-temperature, o high-load mga aplikasyon saan a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred uri para sa mga sistemang may sentralisadong pagpapadulas system, kung saan ang langis ay maaaring patuloy na ibigay at i-filter. Ang pangunahing disbentaha ay ang pangangailangan para sa mas kumplikadong pagsasaayos ng sealing upang maiwasan ang pagtagas.
Ang isang karaniwang maling kuru-kuro ay iyon tindigs ay walang pagpapanatili. Habang selyado tindigs ay dinisenyo para sa isang tiyak na buhay ng serbisyo, karamihan sa iba pa mga uri ng tindig nangangailangan ng panaka-nakang muling pagpapadulas upang lagyang muli ang pampadulas at alisin ang luma, kontaminadong grasa. Ang pagtukoy sa tamang agwat ay mahalaga at depende sa:
Mga Kundisyon sa Pagpapatakbo: A tindig gumagana sa mataas na bilis, mataas na temperatura, o sa ilalim ng mabigat radial load mangangailangan ng mas madalas na muling pagpapadulas kaysa sa isa sa isang low-speed, low-load aplikasyon .
kapaligiran: Ang isang masamang kapaligiran na may kahalumigmigan, alikabok, o dumi ay mangangailangan ng mas madalas pagpapanatili ng tindig upang maalis ang mga kontaminant.
Mga Rekomendasyon ng Manufacturer: Palaging kumunsulta sa tindig mga teknikal na gabay ng tagagawa para sa partikular pagpapadulas mga pagitan batay sa tindig type at mga pagtutukoy .
Mahalaga rin na maiwasan ang labis na pagpapadulas. Pagpupuno a tindig ang lukab na may labis na grasa ay maaaring magdulot ng pagtaas ng presyon, na humahantong sa pagkasira ng seal at pagtaas ng init mula sa pag-ikot, na sa huli ay maaaring humantong sa isang napaaga tindig failure . Ang tamang halaga ay karaniwang pinupunan ang 30-50% ng libreng espasyo sa loob ng tindig pabahay.
Isang proactive tindig maintenance Ang programa ay susi sa pagpigil sa hindi inaasahang downtime at pagpapahaba ng buhay ng serbisyo ng iyong kagamitan. Habang malalim na uka ball tindigs ay matatag, hindi sila immune sa pagsusuot at pagkapunit. Regular na inspeksyon at isang matatag na pag-unawa sa karaniwan tindig failure makakatulong sa iyo ang mga mode na matukoy at matugunan ang mga isyu bago sila humantong sa magastos na pag-aayos.
Ang mga regular na inspeksyon ay ang unang linya ng depensa laban sa tindig failure . Ang mga visual at naririnig na pagsusuri ay kadalasang maaaring magbunyag ng isang problema nang maaga.
Visual na Inspeksyon: Maghanap ng mga palatandaan ng pinsala sa tindig o mga nakapaligid na sangkap. Suriin kung may tumagas o nawalang kulay na grasa, na maaaring magpahiwatig ng sobrang init. Ang pagkakaroon ng kalawang o kaagnasan sa baras o pabahay ay isang malinaw na tanda ng pagpasok ng kahalumigmigan.
Naririnig at Haptic na Inspeksyon: Isang malusog tindig dapat gumana nang maayos at tahimik. Ang isang sinanay na tainga ay maaaring makakita ng mga hindi pangkaraniwang tunog tulad ng paggiling, pag-click, o pagkarattle, na kadalasang nagpapahiwatig ng panloob na pinsala o kontaminasyon. Makakatulong ang mekanikal na stethoscope na matukoy ang pinagmulan ng ingay. Katulad nito, ang mataas na temperatura (kung ihahambing sa normal na temperatura ng pagpapatakbo) ay maaaring maging pulang bandila para sa mga isyu sa pagpapadulas o labis na karga. Ang mga tool sa pagsusuri ng vibration ay maaari ding magbigay ng mas tumpak na diagnosis sa pamamagitan ng pagtukoy ng mga partikular na frequency ng fault.
Para sa open malalim na uka ball tindigs na hindi selyado, pana-panahong paglilinis at muling pagpapadulas ay bahagi ng nakagawian tindig maintenance .
Paglilinis: Ang tindig dapat maingat na alisin mula dito aplikasyon at cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The tindig dapat ibabad at pukawin upang maalis ang luma, kontaminadong grasa. Huwag kailanman iikot a tindig na may compressed air dahil maaari itong maging sanhi ng pag-ikot nito sa matinding bilis at makapinsala sa mga raceway o tindig ng bolas .
Pagpapatuyo at Muling pagpapadulas: Pagkatapos maglinis, ang tindig dapat na ganap na tuyo upang maiwasan ang kaagnasan. Kapag natuyo, dapat itong muling lubricated sa tamang dami at uri ng grease as specified by the manufacturer. It is important to remember that sealed or shielded tindigs (ZZ o 2RS) ay karaniwang "lubricated habang buhay" at hindi idinisenyo upang buksan, linisin, o muling lubricated.
Pag-unawa sa ugat ng a tindig failure ay ang pinakamahalagang hakbang sa pag-troubleshoot .
Pagkapagod: Ang most common form of tindig failure ay materyal na pagkapagod, na nagpapakita bilang flaking o spalling sa raceways. Ito ay isang palatandaan na ang tindig ay umabot na sa katapusan ng nakalkulang buhay ng serbisyo nito, resulta ng milyun-milyong stress cycle na dinanas nito.
kontaminasyon: Ang mga abrasive na particle tulad ng dumi, alikabok, at metal shavings ay responsable para sa isang malaking porsyento ng napaaga tindig failure . Nagdudulot sila ng maliliit na indentasyon sa mga raceway at tindig ng bolas , na humahantong sa mabilis na pagkasira at isang "paggiling" na ingay.
Hindi wastong pagpapadulas: Parehong higit sa at sa ilalim- pagpapadulas maaaring magdulot ng a tindig mabigo. Ang kakulangan ng lubricant ay humahantong sa metal-on-metal contact at labis na pagkasira, habang ang labis na grasa ay maaaring magdulot ng heat buildup at pagkasira ng seal.
Kaagnasan: kalawang at kaagnasan sa tindig ang mga ibabaw ay karaniwang sanhi ng tubig o mga nakakaagnas na kemikal. Ito ay maaaring humantong sa pitting, na nakakagambala sa makinis na ibabaw ng raceway at nagpapabilis ng pagkasira.
Maling Pag-install: Gaya ng napag-usapan dati, hindi wastong paglalapat ng puwersa habang pag-install maaaring magdulot ng pinsala, tulad ng Brinelling, na humahantong sa napaaga tindig failure at noise.
Narito ang isang mabilis na gabay sa pag-troubleshoot karaniwan tindig mga isyu:
Sa pamamagitan ng pagsasama ng mga ito tindig maintenance mga kasanayan, maaari mong makabuluhang pahabain ang buhay ng iyong malalim na uka ball tindigs at prevent unexpected mechanical breakdowns.
Pagpili ng angkop deep groove tindig ng bola para sa isang bagong disenyo o kapalit aplikasyon ay isang kritikal na hakbang na pinagsasama-sama ang lahat ng kaalamang saklaw hanggang ngayon. Ang tamang pagpipilian ay titiyakin ang pinakamainam na pagganap, pagiging maaasahan, at mahabang buhay. Hindi tugma mga pagtutukoy , sa kabilang banda, ay maaaring humantong sa napaaga tindig failure at costly downtime. Here are the key factors to consider in the selection process.
Ang demands of the tindig application dapat na maingat na pag-aralan upang itugma ang mga ito sa tindig's mga kakayahan.
Load: Ang most fundamental consideration is the force the tindig ay kailangang suportahan. Dapat mong matukoy pareho ang radial load at the thrust load na ang tindig isasailalim sa. Ang dynamic na rating ng pagkarga ( ) ng napili tindig dapat sapat upang maibigay ang kinakailangang buhay ng serbisyo sa ilalim ng kinakalkula na katumbas na dynamic na pagkarga. Katulad nito, ang static load rating ( ) ay hindi dapat lumampas, lalo na sa mga aplikasyon saan a high load is applied while the tindig ay nakatigil. Ito ay kung saan ang isang detalyadong pag-unawa sa tindig pormula ng buhay ( ) nagiging napakahalaga.
Bilis: Ang maximum operating speed of the shaft must be well within the tindig's Limitasyon ng RPM. Kinakailangan ang mataas na bilis tindigs na may mababang alitan, tulad ng bukas o may kalasag tindigs , at often necessitate a different uri ng pagpapadulas , tulad ng langis, na maaaring mag-alis ng init nang mas epektibo kaysa sa grasa. A tindig sapilitang gumana nang higit sa limitasyon ng bilis nito ay mabilis na mag-overheat, na humahantong sa pagkasira ng lubricant at mabilis tindig failure .
Temperatura: Ang operating temperature of the aplikasyon ay mahalaga sa pagpili ng tama mga materyales sa tindig at lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature mga aplikasyon , mga espesyal na pampadulas at mga uri ng tindig na may mataas na temperatura na mga kulungan (tulad ng tanso) o mga materyales na seramik maaaring kailanganin.
Kapag natugunan ang mga kinakailangan sa pagganap, ang pisikal mga pagtutukoy dapat matugunan.
Sukat: Ang standard dimensions of a deep groove tindig ng bola ay ang bore nito (inner diameter), outer diameter, at lapad. Ang mga sukat na ito ay dapat na eksaktong itugma sa baras at housing bore upang matiyak ang tamang akma. Ang masikip na fit ay maaaring lumikha ng preload na nakakabawas sa internal clearance, habang ang maluwag na fit ay maaaring humantong sa shaft creep at fretting corrosion.
Panloob na Clearance: Ito ang maliit na halaga ng paglalaro o "kaluwagan" sa pagitan ng panloob na singsing, mga bola, at panlabas na singsing. Ito ay isang kritikal pagtutukoy na nakakaapekto sa tindig's pagganap at buhay. Ang karaniwang clearance, na itinalaga bilang C0, ay angkop para sa karamihan sa pangkalahatan mga aplikasyon ng tindig . Gayunpaman, para sa mga partikular na kundisyon, maaaring kailanganin ang ibang clearance: a tindig na may C3 clearance ay may higit na panloob na paglalaro, na kapaki-pakinabang para sa mga aplikasyon na may mataas na bilis o temperatura kung saan ang thermal expansion ay isang salik. Sa kabaligtaran, ang isang C2 clearance ay mas mahigpit at maaaring gamitin para sa mga aplikasyon nangangailangan ng higit na katumpakan ng pag-ikot.
Ang precision of a deep groove tindig ng bola ay tinukoy sa pamamagitan ng kanyang tolerance grade, na kung saan ay standardized internationally.
Mga Marka ng ABEC: Sa United States, ang Annular Bearing Engineers' Committee (ABEC) ay nagtatatag ng mga marka na tumutukoy sa dimensional na katumpakan at rotational tolerance ng tindigs . Ang mga marka ay mula 1 (ang pinakamababang katumpakan) hanggang 9 (ang pinakamataas na katumpakan).
Mga Pangangailangan na Partikular sa Application: Isang pamantayang ABEC 1 tindig ay angkop para sa karamihan sa pangkalahatang industriya mga aplikasyon ng tindig , gaya ng mga de-kuryenteng motor o bomba. Gayunpaman, para sa mga aplikasyon na nangangailangan ng napakababang ingay at mataas na katumpakan ng pag-ikot, gaya ng mga spindle ng machine tool o mga instrumentong katumpakan, ginagamit ang mas matataas na marka tulad ng ABEC 3 o 5. Mahalagang tandaan na ang mas mataas na katumpakan ay dumarating sa mas mataas na halaga, kaya dapat lamang itong tukuyin kapag ang aplikasyon talagang hinihingi ito.
Ang world of tindigs ay malayo sa static. Habang umuunlad ang mga industriya at humihiling ng higit na kahusayan, sustainability, at intelligent system, lumalaki din ang teknolohiya sa likod malalim na uka ball tindigs . Ang kinabukasan ng tindigs ay hinuhubog ng tatlong pangunahing uso: mga pagsulong sa mga materyales sa tindig , ang pagsasama ng matalinong teknolohiya, at isang panibagong pagtuon sa mga napapanatiling solusyon.
Ang quest for higher performance has led to the development of new and improved mga materyales sa tindig . Habang chrome steel nananatiling pamantayan ng industriya, ang pananaliksik ay nakatuon sa paglikha ng mga haluang metal na may pinahusay na lakas ng pagkapagod at resistensya sa pagsusuot upang matugunan ang mga pangangailangan ng mas mataas na bilis at pagkarga, partikular sa mga de-kuryenteng sasakyan (EV). Higit pa rito, ang paggamit ng mga materyales na seramik tulad ng Silicon Nitride ay nagiging mas laganap, lalo na sa high-speed mga aplikasyon tulad ng EV drivetrains at turbocharger. Ang mga materyales na ito ay mas magaan, mas matibay, at maaaring gumana sa mas mataas na temperatura nang mas mababa pagpapadulas , nag-aalok ng makabuluhang bentahe sa pagganap. Sinasaliksik din ng mga mananaliksik ang paggamit ng mga advanced na coatings, tulad ng Diamond-Like Carbon (DLC), upang mapabuti ang tibay at mabawasan ang friction ng karaniwang bakal. tindigs .
Ang isa sa mga pinakakapana-panabik na uso ay ang pagsasama ng mga sensor at electronics nang direkta sa tindigs , na nagbubunga ng "matalino tindigs ." Ang mga ito tindigs ay hindi lamang passive mekanikal na mga bahagi; sila ay mga aktibong aparato sa pangangalap ng data. Maaaring subaybayan ng mga naka-embed na sensor ang mahahalagang parameter ng operating sa real-time, kabilang ang temperatura, vibration, at radial load . Ang real-time na data na ito ay nagbibigay-daan para sa pagbabago mula sa tradisyonal, batay sa oras tindig maintenance sa isang mas mahusay at cost-effective na predictive pagpapanatili modelo. Sa pamamagitan ng pag-detect ng mga anomalya at maagang senyales ng pagsusuot, matalino tindigs maaaring alertuhan ang mga operator sa mga potensyal na isyu bago ang isang sakuna tindig failure nangyayari, ang pag-maximize ng uptime ng kagamitan at pagliit ng mga gastos sa pagkumpuni. Ang teknolohiyang ito ay isang pundasyon ng Industry 4.0, na nagbibigay-daan sa makinarya na magkaroon ng kamalayan sa sarili at konektado sa Internet of Things (IoT).
Habang nangangako ang mga industriya sa buong mundo na bawasan ang kanilang environmental footprint, ang tindig kumikilos din ang industriya patungo sa mas napapanatiling mga kasanayan. Ang mga tagagawa ay umuunlad tindigs na may pinababang epekto sa kapaligiran sa buong ikot ng kanilang buhay. Kabilang dito ang paggamit ng recycled na bakal at pagbuo ng mga bagong proseso ng pagmamanupaktura na mas matipid sa enerhiya. Higit pa rito, may pagtulak na bumuo ng mga eco-friendly na pampadulas na nabubulok at may mas mababang toxicity profile. Bago mga uri ng tindig ay idinisenyo upang bawasan ang alitan at pagkonsumo ng enerhiya, na direktang nag-aambag sa higit na kahusayan sa mga aplikasyon ng tindig nagsisilbi sila, mula sa mga wind turbine hanggang sa mga EV. Ang konsepto ng isang pabilog na ekonomiya ay nakakakuha din ng traksyon, na may ilang mga tagagawa na nag-aalok ng muling pagpapadulas at reconditioning services to extend the life of tindigs at minimize waste.
Ang convergence of material science, digital technology, and sustainability will continue to drive the evolution of malalim na uka ball tindigs , tinitiyak na mananatili sila sa gitna ng mekanikal na pagbabago sa mga darating na dekada.
